턱판
분쇄기용 고정턱
분쇄판
채굴용 턱판
고정 턱판
턱판
글로벌 판매 OEM 맞춤 설계
제품명: 조 플레이트/스윙 조 플레이트/고정 조 플레이트/가동 조 플레이트/조 크러셔 라이너
생산 공정: 주조
적용 기계: 조 크러셔
재질 종류: 고망간강, 고망간 강철 합금봉, 고망간강 + 경질 피복층, 고크롬 주철, 합금강 등
적용 산업: 광업, 시멘트 공장, 석탄, 철강, 발전소 등
당사 서비스:
1. 판매 전, 고객의 작업 환경을 충분히 파악하여 고객에게 가장 적합한 자재를 추천해 드립니다.
2. 고객의 기계 모델, 부품 치수 등을 기반으로 도면을 제공합니다.
3. 판매 후에도 제품 사용에 지속적으로 관심을 기울이고 적시에 지원을 제공합니다.
4. 구매한 부품의 품질이 완벽하고 기술 사양이 국가 표준을 반드시 충족하는지 확인합니다.
5. 무료 견적, 전 세계 판매, 짧은 납기, 저렴한 가격을 제공합니다.
제품에 대한 자세한 기술 정보가 필요하시거나 웹사이트에서 원하시는 제품을 찾을 수 없는 경우, 분쇄기 부품 맞춤 제작 업체인 저희에게 이메일(cnwearparts@lyzhili.com)로 문의해 주십시오.
당사의 조 플레이트는 최고급 페로망간으로 주조되어 최고의 내마모성을 위한 최상의 경도를 제공합니다. 고객의 분쇄 요구 사항에 가장 적합한 다양한 톱니 프로파일 및 표면 형상을 제공합니다.

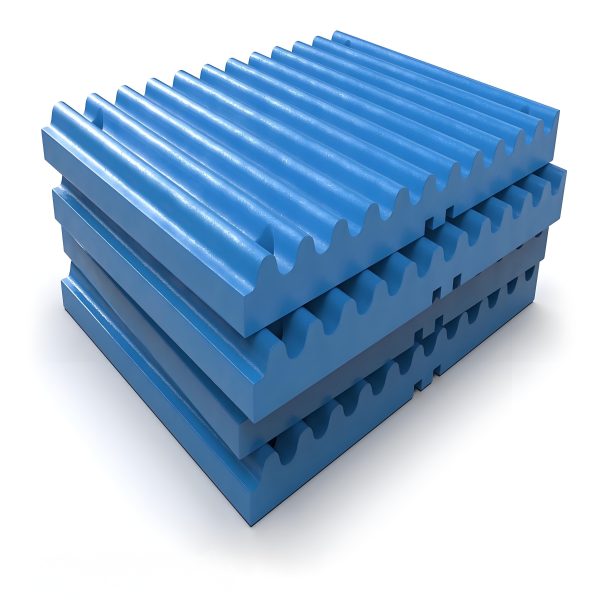

조 플레이트는 조 크러셔에서 핵심적인 내마모성 부품입니다. 조 플레이트 세트는 가동 조 플레이트와 고정 조 플레이트로 구성됩니다.

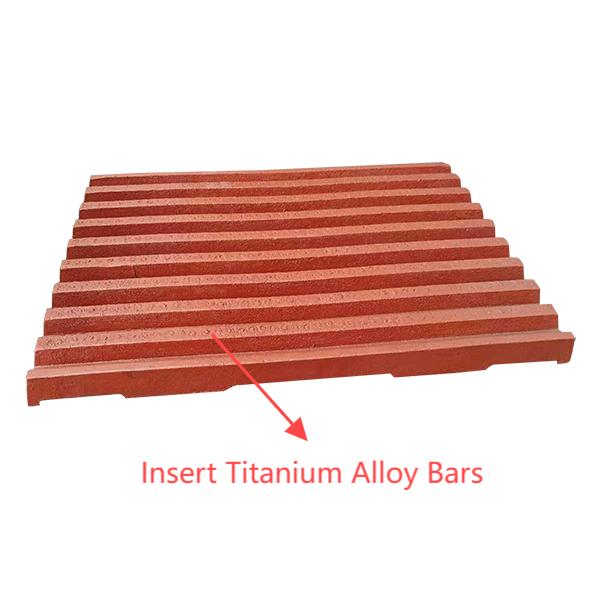

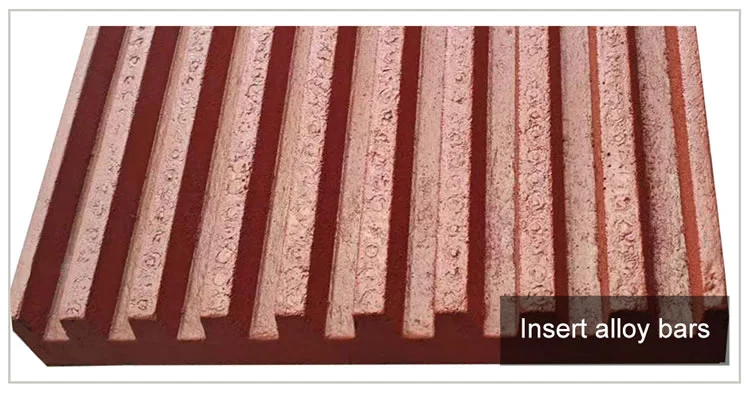

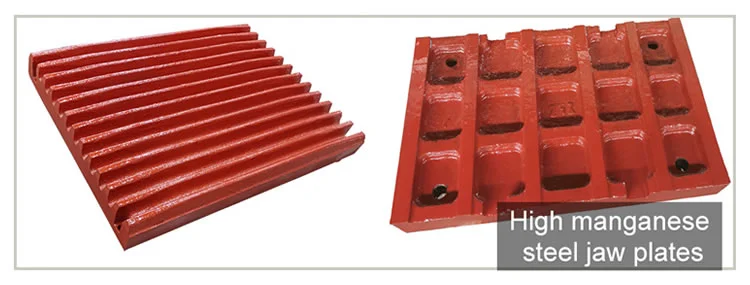

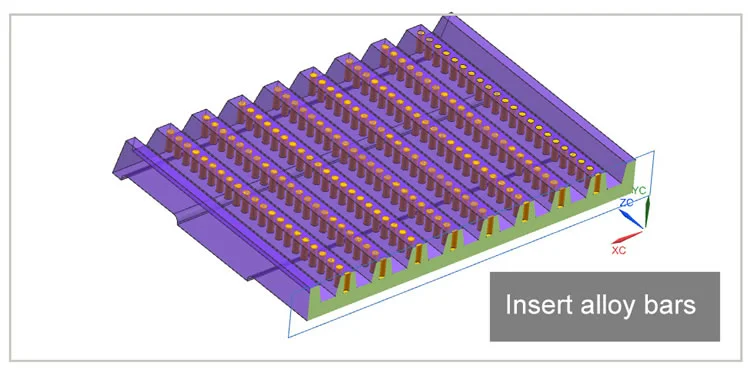

고망간강 조 플레이트의 재질에는 Mn13Cr2, Mn18Cr2, Mn13 또는 Mn18 인서트 텅스텐-몰리브덴 합금 바 및 표면 내마모성 합금이 포함됩니다.
적용 가능한 작업 환경:시멘트 공장, 석재 공장 및 기타 암반이 많은 열악한 환경에 적합합니다.
Zhili 신소재 턱판은 다음과 같은 특징을 가지고 있습니다.
1. 최대의 작동 유연성을 위해 설계되었습니다.
2. 가동 시간을 극대화합니다.
3. 마모를 줄입니다.
4. 생산성을 최적화합니다.
5. 수명을 연장합니다.
화학 성분
Grade | Chemical component% | |||||
|---|---|---|---|---|---|---|
| C | Si | Mn | Cr | S | P | |
| ZG120Mn13 | 1.05~1.35 | 0.3~0.9 | 11~14 | - | ≤0.06 | ≤0.04 |
| ZG120Mn13Cr2 | 1.05~1.35 | 0.3~0.9 | 11~14 | 1.5~2.5 | ≤0.06 | ≤0.04 |
| ZG120Mn17Cr2 | 1.05~1.35 | 0.3~0.9 | 16~19 | 1.5~2.5 | ≤0.06 | ≤0.04 |
| 1：Allowed to add microscale V,Ti,B and Re etc. 2：We can produce the other grade high manganese steel hammer according to customers’ requirments 。 | ||||||
기계적 특성
Grade | Stretch property | Hardness HB | |||
|---|---|---|---|---|---|
| yield strength ReH/Mpa | tensile strength Rm/Mpa | Elongation at cross section % | Shock absorption energyKu2J | ||
| ZG120Mn13 | - | ≥685 | ≥25 | ≥118 | ≤300 |
| ZG120Mn13Cr2 | ≥390 | ≥735 | ≥20 | - | ≤300 |
당사는 적절한 합금 및 관련 기술적 조치를 통해 고크롬 주철 턱판의 표면 경도를 58HRC 이상으로 제작합니다. 마모 과정에서도 높은 경도와 내마모성을 유지합니다.
적용 가능한 작업 조건:충격 하중이 낮고 형상이 단순한 마모성 부품 제작에 적합합니다.
화학 성분
Grade | Chemical component% | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| C | Si | Mn | Cr | Mo | Ni | Cu | S | P | |
| BTMCr15 | 2.0~3.3 | ≤1.2 | ≤2.0 | 14~18 | ≤3.0 | ≤2.5 | ≤1.2 | ≤0.06 | ≤0.10 |
| BTMCr20 | 2.0~3.3 | ≤1.2 | ≤2.0 | 18~23 | ≤3.0 | ≤2.5 | ≤1.2 | ≤0.06 | ≤0.10 |
| BTMCr26 | 2.0~3.3 | ≤1.2 | ≤2.0 | 23~30 | ≤3.0 | ≤2.5 | ≤2.0 | ≤0.06 | ≤0.10 |
| 1: 미세 규모의 V, Ti, Nb, B, Re 등을 첨가할 수 있습니다. 2: 블로우 바의 무게, 두께 및 크기에 따라 등급과 특정 구성 요소를 선택합니다. | |||||||||
기계적 특성
Grade | Surface Hardness | |||||
|---|---|---|---|---|---|---|
Casting condition | Harded condition | Softening annealing condition | ||||
| HRC | HB | HRC | HB | HRC | HB | |
| BTMCr15 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
| BTMCr20 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
| BTMCr26 | ≥46 | ≥450 | ≥58 | ≥650 | ≥41 | 400 |
1: 로크웰 경도(HRC)와 염수 경도(HB) 사이에는 정확한 대응값이 없으므로, 이 두 가지 경도 값을 혼용하여 사용할 수 있습니다. 2: 주조 단면의 40% 깊이 부분의 경도는 표면 경도의 92%보다 낮아야 합니다. | ||||||

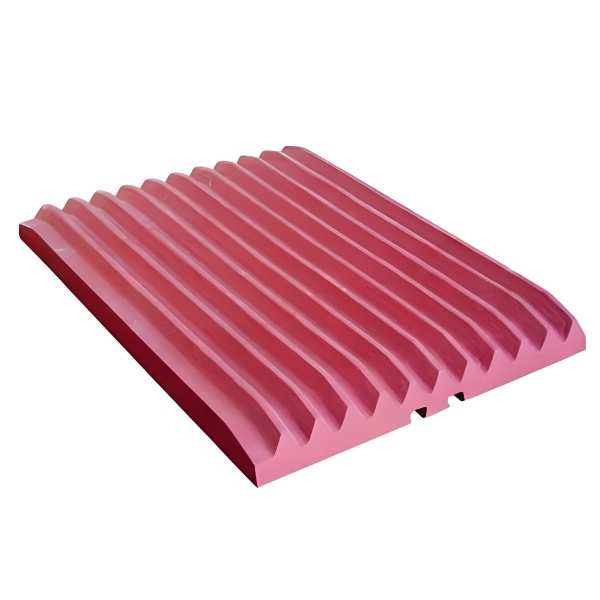

합금강 턱판은 현재 널리 사용되고 있습니다. 비교적 높은 경도와 적절한 인성을 가지고 있어 유체 마모 및 재료의 반복적인 충격에 충분히 견딜 수 있으므로 우수한 내마모성을 보여줍니다.
적용 작업 조건: 시멘트, 채석장 및 광산 플랜트에서 널리 사용됨
